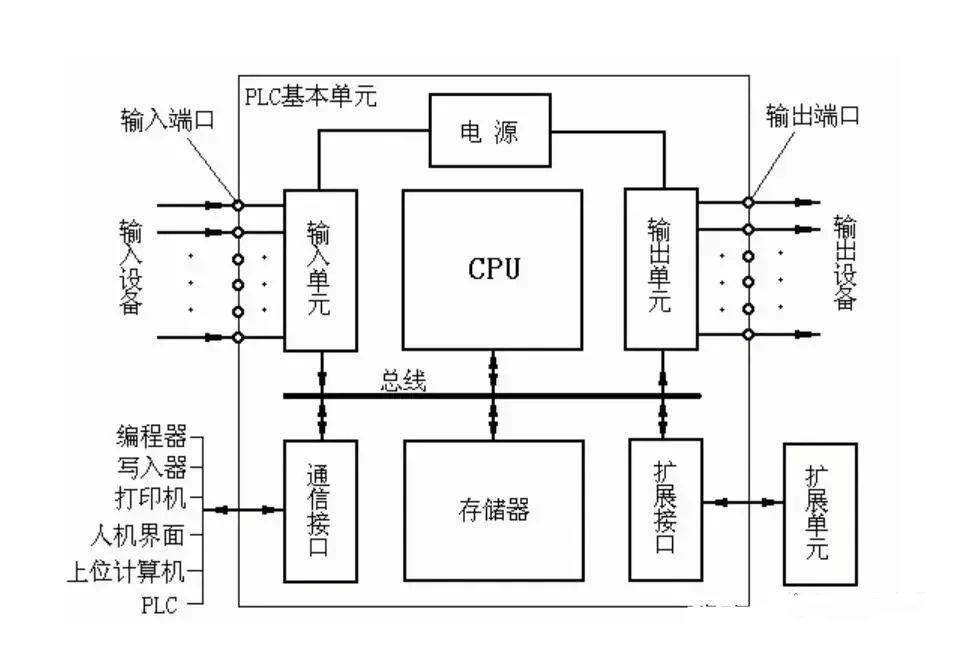

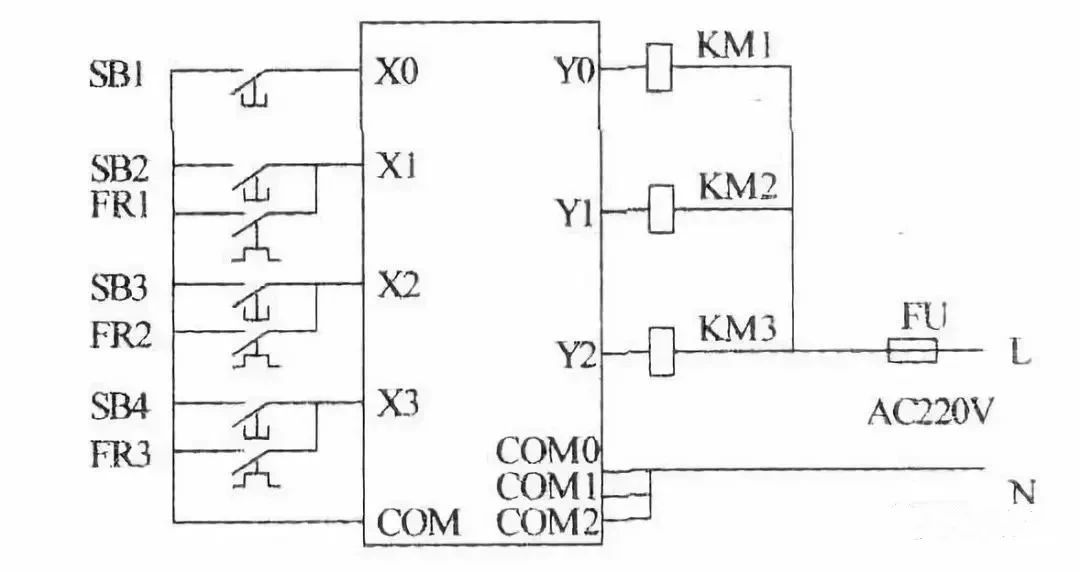

在(zai)PLC的(de)(de)(de)(de)I/O接線圖中有(you)許多行(xing)程(cheng)開(kai)(kai)關(guan)和轉(zhuan)換(huan)開(kai)(kai)關(guan)，以(yi)及壓(ya)力(li)繼電(dian)(dian)器、溫度繼電(dian)(dian)器等，這(zhe)些電(dian)(dian)器元件沒有(you)吸引線圈，它(ta)們的(de)(de)(de)(de)觸(chu)(chu)點(dian)的(de)(de)(de)(de)動作是依靠外力(li)或其他因(yin)素實現的(de)(de)(de)(de)，因(yin)此必(bi)須先把引起這(zhe)些觸(chu)(chu)點(dian)動作的(de)(de)(de)(de)外力(li)或因(yin)素找到。其中行(xing)程(cheng)開(kai)(kai)關(guan)由(you)機械聯動機構來觸(chu)(chu)壓(ya)或松(song)開(kai)(kai)，而(er)轉(zhuan)換(huan)開(kai)(kai)關(guan)一般(ban)由(you)手工操作，從而(er)使(shi)這(zhe)些行(xing)程(cheng)開(kai)(kai)關(guan)、轉(zhuan)換(huan)開(kai)(kai)關(guan)的(de)(de)(de)(de)觸(chu)(chu)點(dian)在(zai)設(she)備運行(xing)過(guo)程(cheng)中便處(chu)于不同的(de)(de)(de)(de)工作狀態，即(ji)觸(chu)(chu)點(dian)的(de)(de)(de)(de)閉合、斷開(kai)(kai)情況不同，以(yi)滿足不同的(de)(de)(de)(de)控(kong)制要求，這(zhe)是看(kan)圖過(guo)程(cheng)中的(de)(de)(de)(de)一個關(guan)鍵。

這些行程開關(guan)(guan)、轉換(huan)開關(guan)(guan)的(de)(de)觸點的(de)(de)不同工(gong)作(zuo)狀(zhuang)態單憑看電(dian)(dian)路圖難(nan)以搞清(qing)楚，必須(xu)結合(he)設(she)備說明(ming)書(shu)、電(dian)(dian)器元(yuan)件明(ming)細表，明(ming)確該行程開關(guan)(guan)、轉換(huan)開關(guan)(guan)的(de)(de)用(yong)途(tu)，操縱(zong)行程開關(guan)(guan)的(de)(de)機(ji)械聯動(dong)機(ji)構，觸點在(zai)不同的(de)(de)閉合(he)或斷開狀(zhuang)態下(xia)電(dian)(dian)路的(de)(de)工(gong)作(zuo)狀(zhuang)態等。

(2)采用逆讀溯源法將多負載(如多電動機電路)分解為單負載(如單電動機)電路

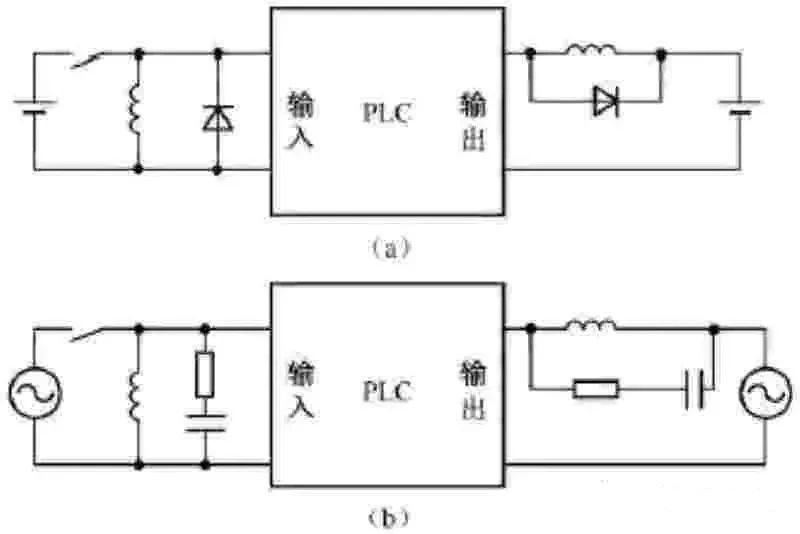

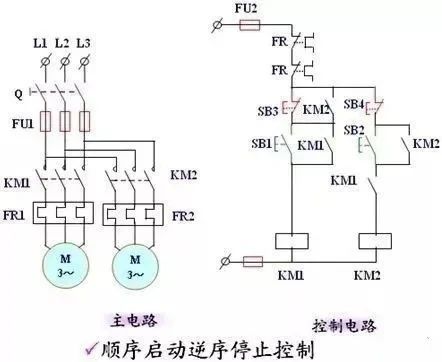

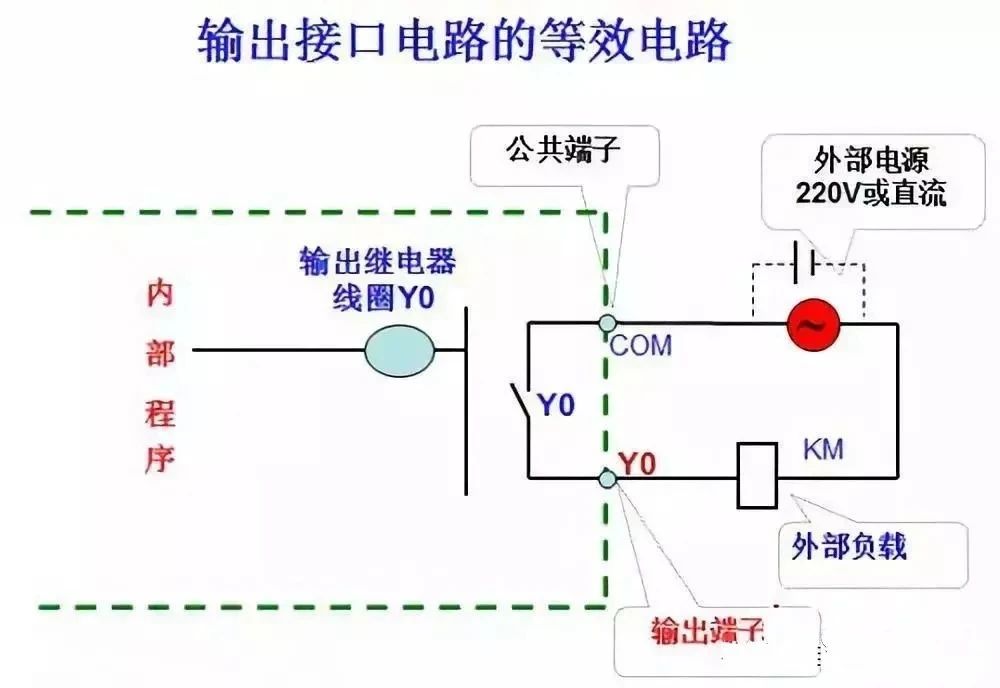

根據(ju)主電路(lu)中(zhong)控(kong)制負載(zai)的(de)(de)控(kong)制電器的(de)(de)主觸點文字符號，在PLC的(de)(de)I/O接線圖中(zhong)找出(chu)控(kong)制該負載(zai)的(de)(de)接觸器線圈的(de)(de)輸出(chu)繼(ji)電器，再在梯形(xing)圖和指令語句(ju)表(biao)中(zhong)找出(chu)控(kong)制該輸出(chu)繼(ji)電器的(de)(de)線圈及其相關(guan)電路(lu)，這就是控(kong)制該負載(zai)的(de)(de)局部電路(lu)。

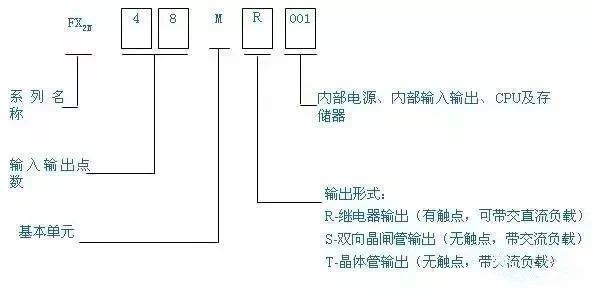

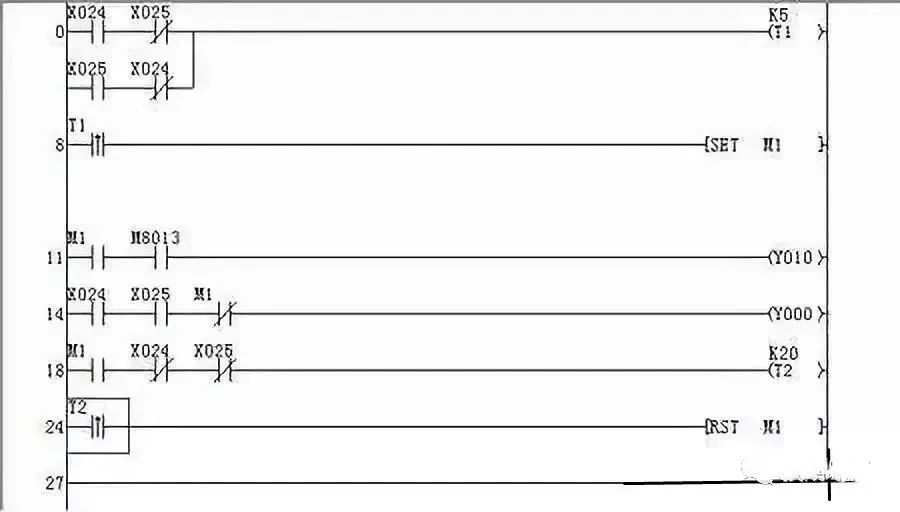

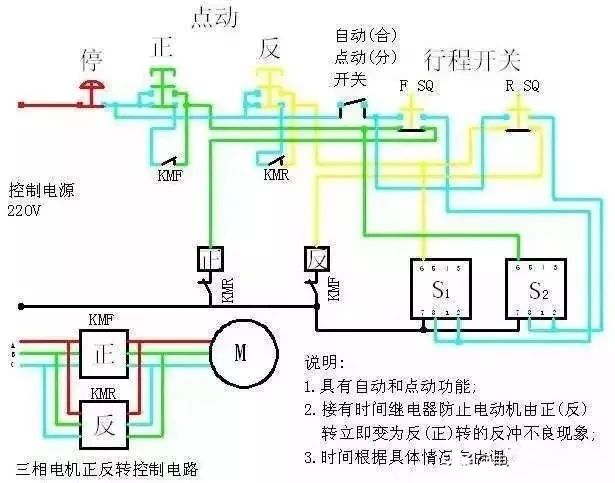

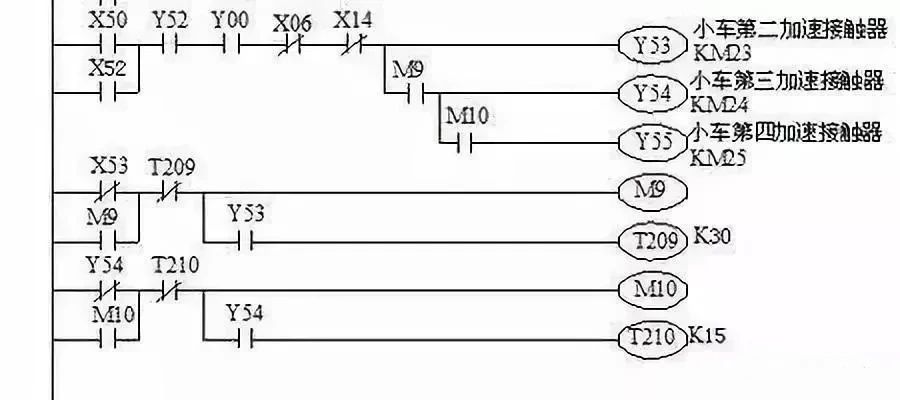

在梯形(xing)圖和(he)指令語句表中，很(hen)容(rong)易找到(dao)(dao)該(gai)輸(shu)出繼電(dian)(dian)(dian)器的(de)線圈電(dian)(dian)(dian)路及其(qi)得(de)電(dian)(dian)(dian)、失電(dian)(dian)(dian)條件，但引起該(gai)線圈的(de)得(de)電(dian)(dian)(dian)、失電(dian)(dian)(dian)及其(qi)相(xiang)關電(dian)(dian)(dian)路就不容(rong)易找到(dao)(dao)，可采用逆讀溯源法(fa)去(qu)尋找：

在(zai)輸出繼電器(qi)線圈電路中串、并(bing)聯的其他(ta)編程元件觸點的閉合、斷開就是該輸出繼電器(qi)得(de)電、失(shi)電的條件。

由這(zhe)些(xie)觸點(dian)再找(zhao)出它(ta)們的線圈(quan)電(dian)路(lu)及其相關電(dian)路(lu)，在這(zhe)些(xie)線圈(quan)電(dian)路(lu)中還會有其他(ta)接觸器、繼電(dian)器的觸點(dian)……

如此找下去，直到(dao)找到(dao)輸入繼電器(qi)(主令(ling)電器(qi))為止。值得注意的是：當某編(bian)(bian)程(cheng)元(yuan)件(jian)得電吸合或失電釋放后，應該(gai)把該(gai)編(bian)(bian)程(cheng)元(yuan)件(jian)的所有(you)觸(chu)點(dian)所帶動的前、后級編(bian)(bian)程(cheng)元(yuan)件(jian)的作用(yong)狀態全(quan)部找出，不得遺漏。

找出某編(bian)程(cheng)元(yuan)(yuan)(yuan)件(jian)在(zai)其他(ta)電(dian)(dian)路中的(de)動(dong)(dong)合(he)觸點(dian)(dian)、動(dong)(dong)斷觸點(dian)(dian)，這些觸點(dian)(dian)為(wei)其他(ta)編(bian)程(cheng)元(yuan)(yuan)(yuan)件(jian)的(de)得(de)電(dian)(dian)、失電(dian)(dian)提(ti)供條件(jian)或者為(wei)互鎖、聯鎖提(ti)供條件(jian)，引起其他(ta)電(dian)(dian)器元(yuan)(yuan)(yuan)件(jian)動(dong)(dong)作(zuo)，驅動(dong)(dong)執行電(dian)(dian)器。

(3)將單負載電路進一步分解

控制單負載的局部(bu)電路可(ke)能仍然很(hen)復雜，還需要(yao)進一(yi)步分解，直至分解為基(ji)本單元電路。

(4)分解電路的注意事項

若電(dian)(dian)動(dong)機(ji)主軸(zhou)接有速度繼(ji)電(dian)(dian)器，則(ze)(ze)該電(dian)(dian)動(dong)機(ji)按速度控制原則(ze)(ze)組成停車制動(dong)電(dian)(dian)路。

若電(dian)動(dong)機主電(dian)路中接(jie)有(you)整(zheng)流器，表明該(gai)電(dian)動(dong)機采用(yong)能耗制動(dong)停(ting)車電(dian)路。

(5)集零為整，綜合分析

把基(ji)本單元電(dian)路串起來，采用順讀跟(gen)蹤法(fa)分析(xi)整個電(dian)路。
