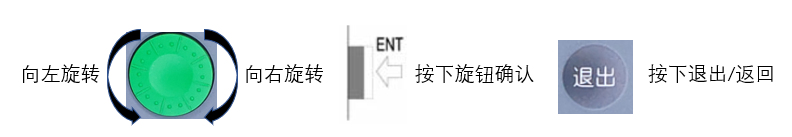

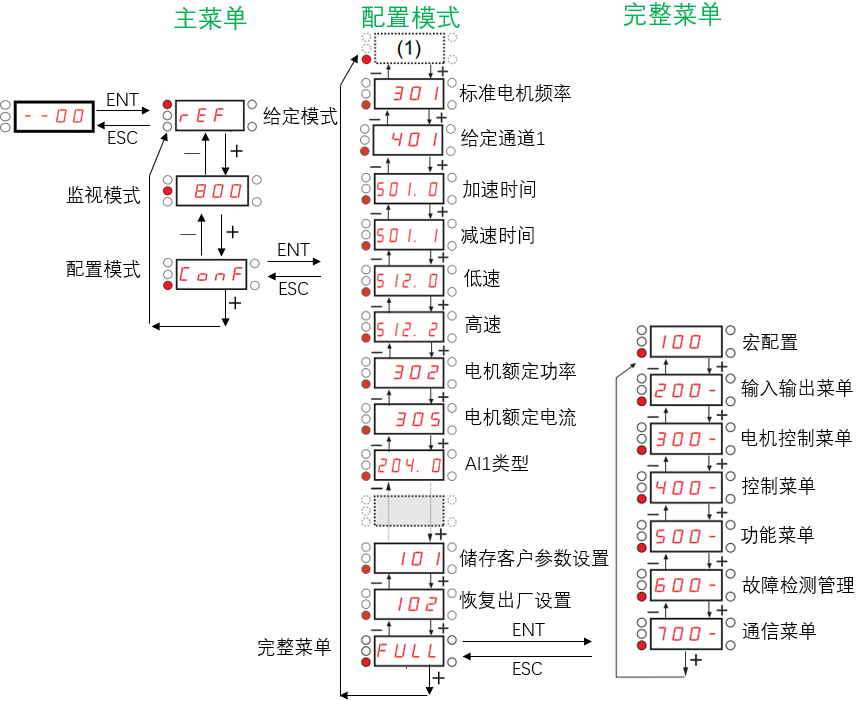

下面(mian)介紹(shao)主(zhu)菜(cai)單、配置(zhi)模(mo)式、完(wan)整菜(cai)單結構以及如何進(jin)入完(wan)整菜(cai)單。

注(zhu)意：需要長按確認鍵兩秒以上(shang)

ATV310A變頻器(qi)左側三個指示燈(deng)循環閃爍表(biao)示進入(ru)強制本地狀(zhuang)態下的控制模式；此時(shi)不能修改參數，給變頻器(qi)啟動信號后(hou)可通(tong)過面板(ban)上的旋鈕直(zhi)接調速(su)；

ATV310A變(bian)頻器左側三個(ge)指示燈(deng)同時閃爍表示進入(ru)強制本地狀態下的編程模式；此時可修改(gai)參數。

長按 退出鍵2s，控制模式和編程模式可來(lai)回進行切(qie)換(huan)；

長按 模(mo)式(shi)鍵3s，可(ke)退出強制本(ben)地狀態，進入(ru)到(dao)遠程控制模(mo)式(shi)，此時三(san)個燈都不會閃爍。

注意(yi)：如果進入(ru)到強制(zhi)(zhi)本地狀(zhuang)態(tai)修改給定和命令通(tong)道后(hou)，退出強制(zhi)(zhi)本地狀(zhuang)態(tai)進入(ru)到遠程模(mo)式后(hou)，再(zai)次進入(ru)強制(zhi)(zhi)本地狀(zhuang)態(tai)后(hou)，給定和命令通(tong)道仍然是(shi)默認面板控制(zhi)(zhi)。

ATV310A系列變(bian)頻器R1出廠默認(ren)的設置為(wei)“無(wu)故(gu)障”，如果想將其修改為(wei)變(bian)頻器運行操作步驟(zou)如下：

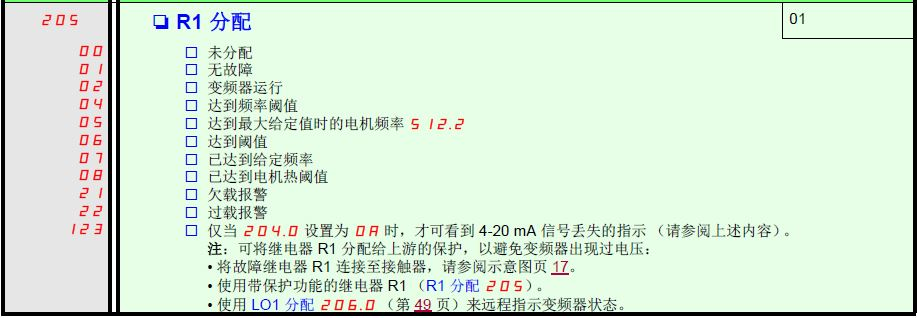

附參數(shu)205里面可(ke)以(yi)分配的內容(rong)如(ru)下：

在R1設置為“無故障(zhang)”下(xia)，變頻器(qi)(qi)上電(dian)無故障(zhang)，繼(ji)(ji)電(dian)器(qi)(qi)輸出，常(chang)(chang)開(kai)觸點點閉(bi)(bi)合，常(chang)(chang)閉(bi)(bi)觸點斷開(kai)，有故障(zhang)時繼(ji)(ji)電(dian)器(qi)(qi)復(fu)位，常(chang)(chang)開(kai)觸點恢復(fu)為常(chang)(chang)開(kai)，常(chang)(chang)閉(bi)(bi)觸點恢復(fu)為常(chang)(chang)閉(bi)(bi)。

變(bian)頻器故(gu)障(zhang)繼電器做成無故(gu)障(zhang)輸(shu)出是為了符(fu)合歐洲安全標準，防止(zhi)因故(gu)障(zhang)信號電纜斷線(xian)引起的故(gu)障(zhang)信號無法送(song)出的問題；

如果需要(yao)的(de)功(gong)(gong)能會導致(zhi)R1繼電器(qi)頻繁(fan)動(dong)作，建議將該(gai)功(gong)(gong)能分配(pei)給LO1，并通過一個中間繼電器(qi)轉換控制，因(yin)為頻繁(fan)動(dong)作會影(ying)響R1繼電器(qi)的(de)壽命。

ATV310A的(de)AO1可以配置為電(dian)(dian)壓或電(dian)(dian)流的(de)模(mo)擬量輸出：

電壓模擬輸出為(wei) 0...10Vdc，電流模擬輸出為(wei) 0-20mA或者(zhe)4-20mA。

AO1的(de)分(fen)配(pei)(pei)的(de)功能在參數216.0可(ke)以配(pei)(pei)置，AO1輸出的(de)模擬量信號(hao)類型及范圍在參數216.1配(pei)(pei)置，

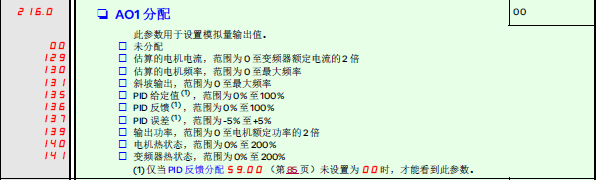

ATV310A 模擬(ni)量AO1可以(yi)分配的功能如下表：

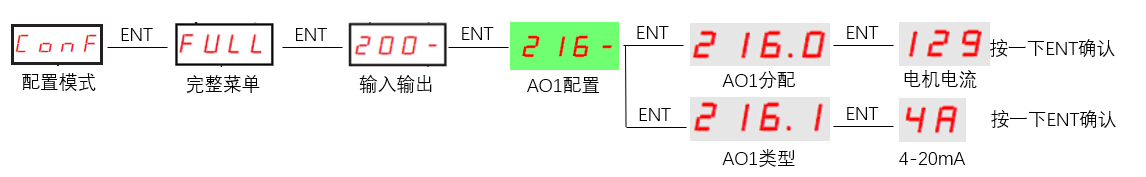

以AO1輸(shu)出電機電流為例，輸(shu)出4-20mA模擬量(liang)，設置方法如(ru)下：

注意：AO1作為(wei)電(dian)機電(dian)流(liu)信號輸出時(shi)，量(liang)程范圍默認對應(ying)0-2倍(bei)變頻器(qi)額定電(dian)流(liu)(變頻器(qi)銘牌上標(biao)識(shi)有此具(ju)體(ti)數(shu)值)，設(she)置上位機量(liang)程時(shi)應(ying)與此量(liang)程設(she)置一致。

ATV310A設置邏輯(ji)輸入端子的功能，需要先(xian)找到對應的功能參數，

以故障復(fu)(fu)位功(gong)能(neng)為例，先(xian)找到(dao)故障復(fu)(fu)位功(gong)能(neng)參(can)數601，然后將故障復(fu)(fu)位功(gong)能(neng)分配(pei)給LI4端(duan)子，通(tong)過(guo)LI4端(duan)子對變頻器進(jin)行(xing)故障復(fu)(fu)位，參(can)數設(she)置步驟和(he)代碼含義如下：

1．本(ben)地模式(shi)時，使用面板調(diao)速，端(duan)(duan)子(zi)啟停(ting)，面板是導航旋鈕，啟停(ting)端(duan)(duan)子(zi)是LI1。

2．切換設置，變頻器通(tong)過 LI3 實現'本(ben)地/遠程(cheng)'切換，LI3 未接(jie)通(tong)為(wei)本(ben)地，LI3 接(jie)通(tong)時為(wei)遠程(cheng)。

3．遠程模式時(shi)，頻率給定為 AI1(4~20mA)，啟停是端子 LI1。

參數設置步驟和代碼含義如下：

1．本地模(mo)式(shi)設置(zhi)

設(she)置給定1通道為集成導航旋(xuan)鈕(niu)。集成導航旋(xuan)鈕(niu)調速需要進(jin)入rEF菜單調整，設(she)置范圍0-100%默認對應0-50Hz：

設置(zhi)(zhi)通(tong)(tong)道(dao)(dao)配置(zhi)(zhi)為隔離(li)通(tong)(tong)道(dao)(dao)：

設置命令通道1為端(duan)子(zi)：

2.切換設置

設置強制本(ben)地分(fen)配為(wei)LI3：

3.遠程模式設置

設置(zhi)強制本(ben)地(di)給(gei)定為AI1端(duan)子：

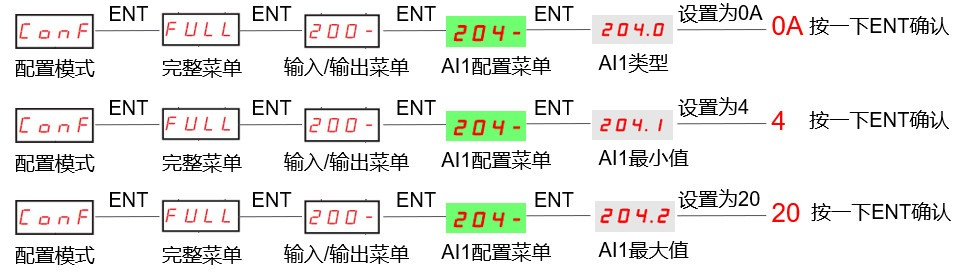

設置AI1最小值4mA，最大值20mA：

在(zai)不需要變(bian)頻(pin)器調速的(de)應用的(de)場合，可以(yi)設置一個(ge)固定的(de)頻(pin)率，讓變(bian)頻(pin)器以(yi)此固定頻(pin)率運(yun)行，

需(xu)要(yao)設置(zhi)的參數(shu)為(wei)512.0【低(di)速頻率】、401【給定(ding)通(tong)道1】、406【通(tong)道配置(zhi)】，以(yi)固定(ding)頻率設置(zhi)為(wei)50Hz為(wei)例，步驟(zou)如下(xia)：

512.0【低速頻率】設置(zhi)為50Hz：

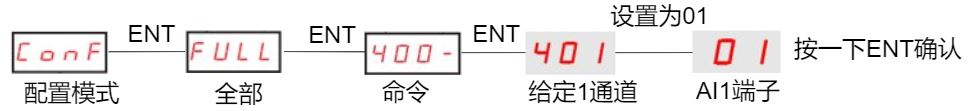

401【給定通道1】設置(zhi)為01“模擬終端”（AI1模擬量端口調頻率(lv)）：

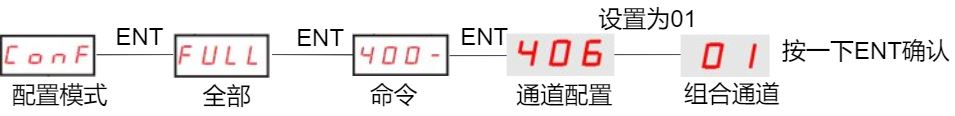

406【通道配置】設(she)置為01“組合模(mo)式”（命令和給(gei)定值來自同(tong)一通道）：

備注(zhu)：401和406出廠默認(ren)即為01。
