       在實際應(ying)用中，我們(men)常常會使(shi)用不同的(de)軟件(jian)進行G代(dai)碼文件(jian)的(de)生(sheng)成（如(ru)：MasterCAM），但在生(sheng)成G代(dai)碼文件(jian)時，每個軸的(de)定位(wei)(wei)位(wei)(wei)置保留多少位(wei)(wei)小數點，影響著(zhu)G代(dai)碼文件(jian)所生(sheng)成圖形的(de)軌跡(ji)，尤其是在使(shi)用圓弧插補指(zhi)令時起著(zhu)至關重要的(de)作用。

我(wo)們以下(xia)面的案例來進行分析，如下(xia)：

G 代(dai)碼文件：

N106 E1200 E-1200

N108 G0 Z0 F400

N110 G0 X821.5 Y-51. F400

N112 M3 K12000

N114 M7

N116 Z25.

N118 Z5. F400

N120 G1Z-8. F20

N122 G3 X826.5 R2.5 F40

N124 X821.5 R2.5

N126 G1 Z-23. F20

N128 G3 X826.5 R2.5 F40

N130 X821.5 R2.5

N132 G1 Z-42. F20

N134 G3 X826.5 R2.5 F40

N136 X821.5 R2.5

N138 G0 Z-17. F400

N140 Z25. F400

N142 X843. F400

N144 Z5. F400

N146 G1Z-8. F20

N148 Y-51.5 F40

N150 G3 X845. Y-53.5 R2.

N152 G1 X857.3889

N154 G2 X859.872 Y-54.816 R3.

N156 G3 X871.128 Y-47.184 R6.79972

N158 X859.872 R6.79972

N160 G2 X857.389 Y-48.5 R3.00019

N162 G1 X845.

N164 G3 X843. Y-50.5 R2.

N166 G1 Y-51.

N168 Z-23. F20

N170 Y-51.5 F40

N172 G3 X845. Y-53.5 R2.

N174 G1 X857.3889

N176 G2 X859.872 Y-54.816 R3.

N178 G3 X871.128 Y-47.184 R6.79972

N180 X859.872 R6.79972

N182 G2 X857.389 Y-48.5 R3.00019

N184 G1 X845.

N186 G3 X843. Y-50.5 R2.

N188 G1 Y-51.

N190 Z-42. F20

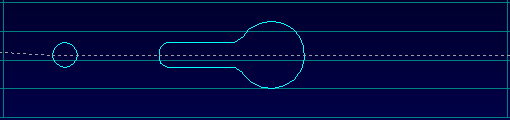

       在第三方軟件(jian)中(zhong)查(cha)看的圖(tu)(tu)形，圖(tu)(tu)形完全與CAD圖(tu)(tu)紙的一致，如圖(tu)(tu)5-134所示(shi)。

圖5-134 預覽效果

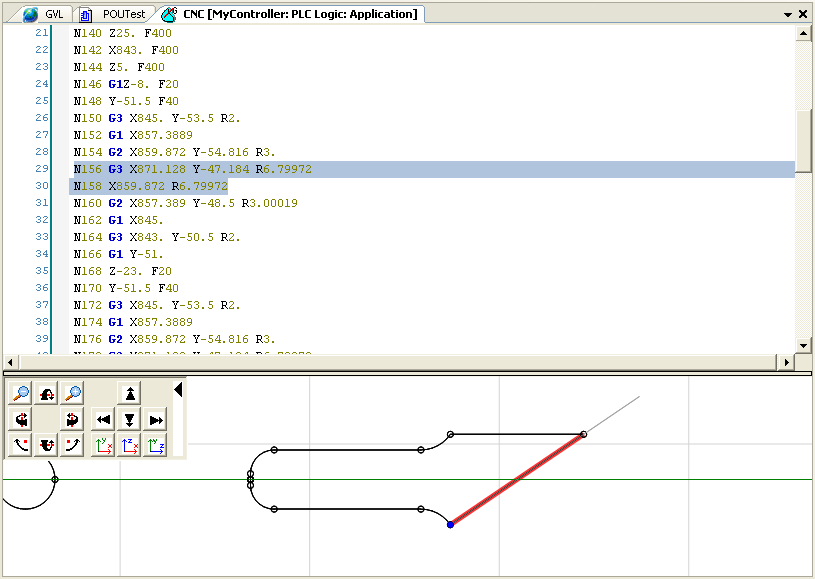

       但(dan)是，此(ci)G代碼(ma)放(fang)在EcoStruxure（V3.1與V4.1效果(guo)一(yi)致）的(de)CNC中，看到(dao)的(de)效果(guo)則(ze)發生了變化，如圖5-135所示(shi)。

圖5-135 預覽效果

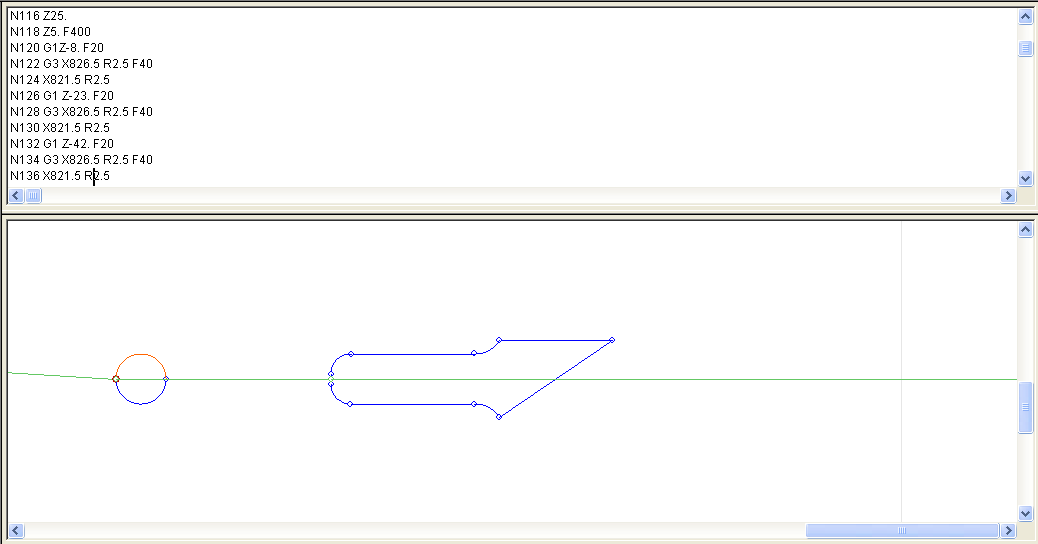

       在MotionPro中查看圖(tu)形與EcoStruxure中一致，也(ye)是不相符的(de)圖(tu)形，如圖(tu)5-136所示。

圖5-136 預覽效果

       根據三角函數計(ji)算：R2=（（871.128-859.872）2+（-47.184--54.816）2）/2，得出R=6.799724259115218，而(er)G代(dai)碼文件(jian)給的數值為6.79972，從而(er)導致(zhi)了加工圖形發生變化(hua)，修改R值以后，則圖形正常，如圖5-137所(suo)示。

圖5-137 修改后的預覽效果

       原因：在(zai)(zai)EcoStruxure的(de)(de)CNC功(gong)能(neng)中，在(zai)(zai)執行G代碼文(wen)件時，其(qi)對數據有一(yi)(yi)個(ge)計算(suan)過程，如果計算(suan)的(de)(de)數值與給定的(de)(de)數值不一(yi)(yi)致(zhi)或精度不夠時，則直(zhi)接(jie)被識別為(wei)(wei)直(zhi)線插補（G01），從而導(dao)致(zhi)加工圖(tu)形發生變(bian)化，比如在(zai)(zai)上面的(de)(de)例子中，R的(de)(de)真實數據應為(wei)(wei)6.799724259115218，而在(zai)(zai)CAM軟件生成時其(qi)只保留了(le)5位小(xiao)數點，則變(bian)為(wei)(wei)了(le)6.79972，因而導(dao)致(zhi)了(le)此現象的(de)(de)發生。

       解決方法：在CAM軟件(jian)生成(cheng)G代碼文件(jian)時(shi)，設置(zhi)其(qi)保留(liu)小數(shu)位(wei)(wei)數(shu)為(wei)最(zui)大值，在EcoStruxure的(de)計算(suan)精(jing)度(du)中，其(qi)小數(shu)點位(wei)(wei)數(shu)保留(liu)了13位(wei)(wei)，因此，在CAM軟件(jian)生成(cheng)G代碼文件(jian)時(shi)，其(qi)保留(liu)小數(shu)位(wei)(wei)數(shu)為(wei)應不小于8位(wei)(wei)，確(que)保被加(jia)工圖形得以正常加(jia)工。
