1.總配電室（房）

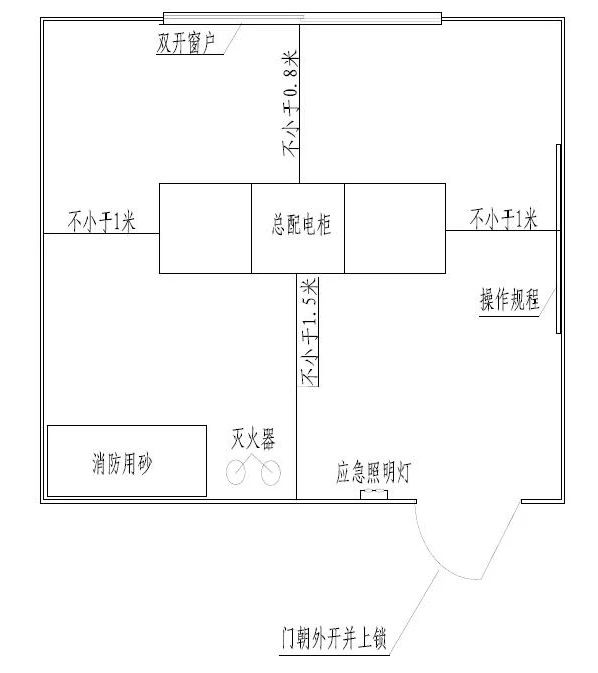

配電室平面布置圖

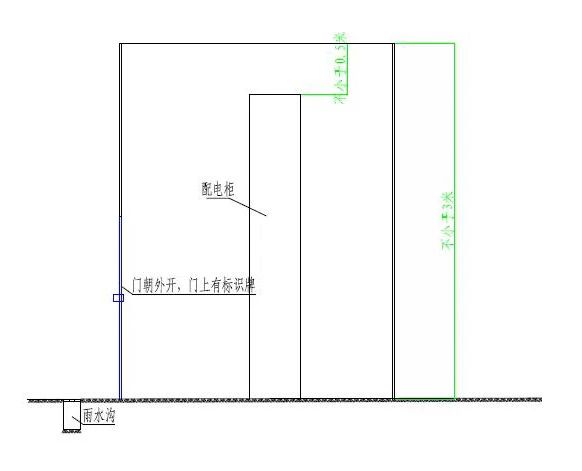

配電(dian)室(shi)立面圖

1、總配電(dian)(dian)室(shi)（房）應設(she)在靠近電(dian)(dian)源的(de)區域(yu)，配電(dian)(dian)柜正面(mian)的(de)操(cao)作通道寬度，單列布置或雙列背對(dui)背布置不(bu)小于是1500mm，雙列面(mian)對(dui)面(mian)布置不(bu)小于2000mm；

2、配電柜后面的(de)維護通道寬(kuan)度(du)，單(dan)列(lie)布置或雙(shuang)列(lie)面對面布置不(bu)小(xiao)于(yu)是800mm，雙(shuang)列(lie)背對背布置不(bu)小(xiao)于(yu)1500mm；個別地點有建筑物(wu)結構凸出的(de)地方，則此點通道寬(kuan)度(du)可減少200mm;

3、配(pei)電室(shi)(shi)（房）內設置(zhi)值班(ban)或檢(jian)修室(shi)(shi)時，該室(shi)(shi)邊緣距(ju)配(pei)電柜的水平距(ju)離大于1000mm，并采取(qu)屏障隔離；

4、配(pei)電室(shi)內(nei)的母線涂刷有色油(you)漆，以(yi)標志相序；以(yi)柜正面(mian)方向為(wei)基(ji)準。

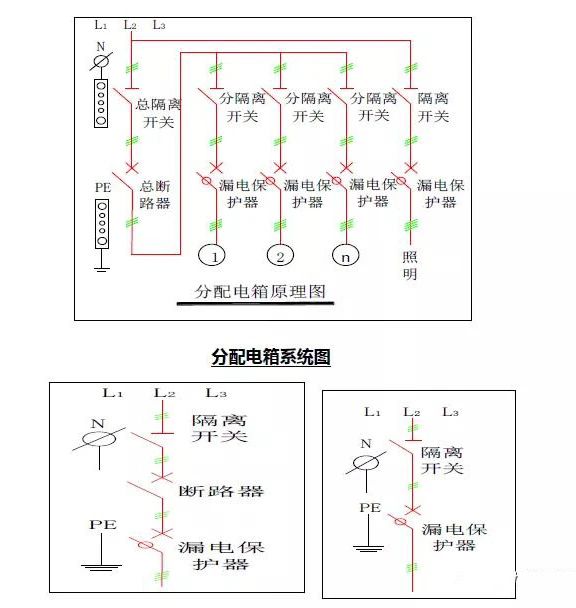

配電(dian)箱系統(tong)圖：



大中型(xing)設備開關箱(xiang)系(xi)統圖(tu)/小(xiao)型(xing)設備專用開關箱(xiang)系(xi)統圖(tu)

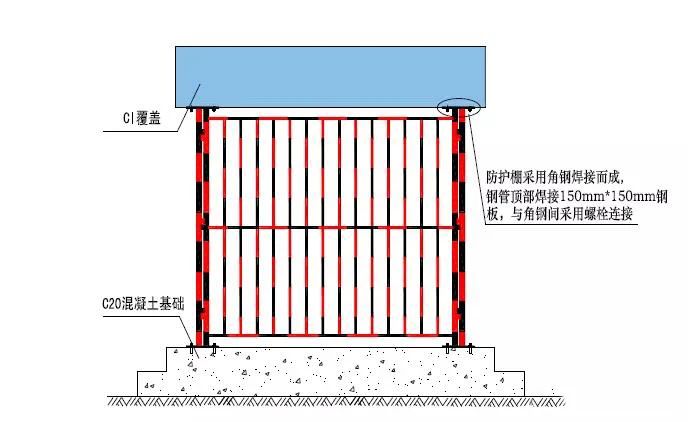

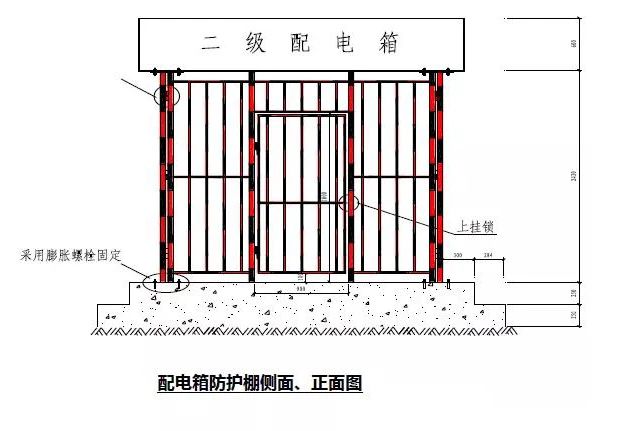

2.配電箱防護

1、二級配電(dian)箱防護欄(lan)可(ke)制(zhi)作成2400mm（高）×2000 mm（寬），四(si)面(mian)組(zu)裝的定型化、工具式防護欄(lan)桿(gan)，搭設雙層防護棚。

2、配(pei)電箱頂離防(fang)(fang)護棚頂的(de)距(ju)(ju)離不(bu)(bu)少(shao)(shao)(shao)于(yu)500mm，兩側與(yu)防(fang)(fang)護欄桿(gan)的(de)垂(chui)直距(ju)(ju)離要保(bao)證配(pei)電箱門能(neng)全部打開(kai)，且不(bu)(bu)少(shao)(shao)(shao)于(yu)500mm，配(pei)電箱前后開(kai)門方(fang)向(xiang)與(yu)防(fang)(fang)護欄桿(gan)的(de)垂(chui)直距(ju)(ju)離不(bu)(bu)少(shao)(shao)(shao)于(yu)1000mm（后方(fang)不(bu)(bu)開(kai)門時不(bu)(bu)少(shao)(shao)(shao)于(yu)500mm）。

3、如果配電箱不在塔吊或在建筑(zhu)物的墜(zhui)落半徑(jing)范圍內(nei)，防(fang)護棚可不搭雙層防(fang)護，只需用瓦楞鐵(tie)搭設防(fang)雨(yu)棚。

4、防(fang)護(hu)(hu)棚刷紅白漆相(xiang)間@300mm。金屬防(fang)護(hu)(hu)欄桿防(fang)護(hu)(hu)棚應做接(jie)零保護(hu)(hu)。

5、固定式分配電箱防護棚內必須設(she)置事(shi)故照明燈或(huo)臨時照明。



3.使用安全要求



1、在總隔離開關(guan)前設(she)(she)局部照明(ming)專用回路，在箱體(ti)左(zuo)下角設(she)(she)PE線，左(zuo)上角設(she)(she)N線排。

2、分配電(dian)箱(xiang)與開關(guan)(guan)箱(xiang)的距(ju)離不(bu)得超過30m。開關(guan)(guan)箱(xiang)與其控制的固定式(shi)用電(dian)設備(bei)的水平距(ju)離不(bu)宜超過3m。

3、動力(li)(li)配(pei)(pei)(pei)電箱(xiang)與(yu)照(zhao)明(ming)配(pei)(pei)(pei)電箱(xiang)宜分(fen)別設(she)置(zhi)，當合并設(she)置(zhi)為(wei)同(tong)一配(pei)(pei)(pei)電箱(xiang)時，動力(li)(li)和(he)照(zhao)明(ming)應分(fen)路配(pei)(pei)(pei)電；動力(li)(li)開關箱(xiang)與(yu)照(zhao)明(ming)開關箱(xiang)必(bi)須分(fen)設(she)。

4、配電(dian)箱(xiang)(xiang)(xiang)(xiang)、開(kai)(kai)關箱(xiang)(xiang)(xiang)(xiang)應(ying)(ying)采用冷軋(ya)鋼(gang)板或阻(zu)燃絕(jue)緣材料制作(zuo)，鋼(gang)板厚度應(ying)(ying)為1.2～2.0mm，其中開(kai)(kai)關箱(xiang)(xiang)(xiang)(xiang)箱(xiang)(xiang)(xiang)(xiang)體(ti)鋼(gang)板厚度不得(de)小于(yu)1.2mm，配電(dian)箱(xiang)(xiang)(xiang)(xiang)箱(xiang)(xiang)(xiang)(xiang)體(ti)鋼(gang)板厚度不得(de)小于(yu)1.5mm，箱(xiang)(xiang)(xiang)(xiang)體(ti)表(biao)面應(ying)(ying)做防腐處(chu)理。

5、配電(dian)(dian)箱、開關(guan)箱內(nei)的電(dian)(dian)器（含(han)插座(zuo)）應(ying)先安裝(zhuang)在金(jin)屬或非(fei)木(mu)質阻(zu)燃(ran)絕緣電(dian)(dian)器安裝(zhuang)板上，然后方可(ke)整體(ti)緊固(gu)在配電(dian)(dian)箱、開關(guan)箱箱體(ti)內(nei)。金(jin)屬電(dian)(dian)器安裝(zhuang)板與金(jin)屬箱體(ti)應(ying)做電(dian)(dian)氣連接。

6、配電箱(xiang)(xiang)、開關箱(xiang)(xiang)內的(de)電器（含(han)插座）應按(an)其規定的(de)位(wei)置緊固在電器安裝板上(shang)，不得(de)歪(wai)斜和(he)松動。

7、配電箱(xiang)、開關(guan)箱(xiang)內(nei)的連接線(xian)(xian)(xian)必須采(cai)用(yong)銅(tong)芯絕(jue)(jue)緣導線(xian)(xian)(xian)。導線(xian)(xian)(xian)絕(jue)(jue)緣的顏色標志(zhi)應(ying)按要求配置并(bing)排列(lie)整(zheng)齊；導線(xian)(xian)(xian)分(fen)支接頭(tou)不得采(cai)用(yong)螺栓壓(ya)接，應(ying)采(cai)用(yong)焊接并(bing)做好絕(jue)(jue)緣包扎(zha)，不得有外露帶電部分(fen)。

8、配電(dian)箱(xiang)和開關箱(xiang)的(de)金(jin)屬(shu)箱(xiang)體(ti)(ti)、金(jin)屬(shu)電(dian)器(qi)安裝板以及電(dian)器(qi)正常不帶電(dian)的(de)金(jin)屬(shu)底座、外殼等必(bi)須(xu)通過(guo)PE線端子板與(yu)PE線做(zuo)電(dian)氣(qi)連(lian)接(jie)，金(jin)屬(shu)箱(xiang)門與(yu)金(jin)屬(shu)箱(xiang)體(ti)(ti)必(bi)須(xu)通過(guo)采用(yong)編織(zhi)軟(ruan)銅線做(zuo)電(dian)氣(qi)連(lian)接(jie)。

9、 配(pei)電(dian)箱、開關(guan)箱的箱體尺(chi)寸(cun)應與箱內(nei)電(dian)器(qi)的數(shu)量和尺(chi)寸(cun)相適(shi)應，箱內(nei)電(dian)器(qi)安(an)裝(zhuang)板面電(dian)器(qi)安(an)裝(zhuang)尺(chi)寸(cun)可按照下表確(que)定(ding)。



4.施工現場臨時用電

4.1 管理要求

4.1.1建筑施工現場臨時用電工程專用的電源中性點直接接地的220/380V 三相四線制低壓電力系統，必須采用三級配電、二級漏電保護和TN-S 接零保護系統。

4.1.2臨時用電施工組織設計及變更時必須履行“編制、審核、批準”程序，由電氣工程技術人員組織編制，經相關部門審核及具有法人資格企業的技術負責人批準后，方可實施。變更臨時用電施工組織設計時應補充有關圖紙資料。

4.1.3臨時用電工程必須經編制、審核、批準部門和使用單位共同驗收，合格后方可投入使用。

4.1.4建筑電工必須經建設行政主管部門考核合格，并取得特種作業操作資格證書后， 方可上崗作業。

4.1.5安裝、巡檢、維修或拆除臨時用電設備和線路，必須由電工完成，并應有人監護。

4.1.6施工現場臨時用電必須建立安全技術檔案，并有主管現場的電氣技術人員負責管理。

4.1.7臨時用電工程應定期檢查，對安全隱患必須及時處理，并應履行復查驗收手續。

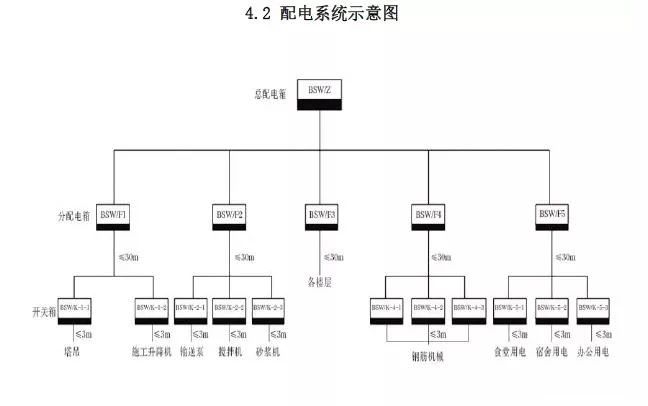

4.2 配電系統示意圖



說明：

1、配電(dian)系統應(ying)設置總配電(dian)箱、分(fen)配電(dian)箱、開關箱，實(shi)行三級配電(dian)。

2、總配電箱(xiang)應設在靠近電源的(de)區域，分(fen)配電箱(xiang)應設在用電設備或負(fu)荷相對集中區域。

3、動力開(kai)關箱(xiang)與照明開(kai)關箱(xiang)宜(yi)分(fen)別設(she)置(zhi)，每臺用(yong)電(dian)設(she)備必須有各自的專用(yong)開(kai)關箱(xiang)，實行“一(yi)(yi)機一(yi)(yi)閘(zha)一(yi)(yi)漏一(yi)(yi)箱(xiang)”。

4、總配電箱、開關箱必須安裝兩級漏(lou)(lou)電保(bao)護器，漏(lou)(lou)電保(bao)護器的額定漏(lou)(lou)電動(dong)作(zuo)電流、動(dong)作(zuo)時間按規范要求匹配。

5、配電箱、開關箱的(de)電源進(jin)線(xian)端(duan)嚴禁采用插頭和插座(zuo)做(zuo)活(huo)動連接。

6、配(pei)電箱(xiang)、開關箱(xiang)應(ying)裝(zhuang)設端正、牢固。固定(ding)式配(pei)電箱(xiang)、開關箱(xiang)的(de)中心點(dian)與地面的(de)垂(chui)直距(ju)離(li)應(ying)為1.4~1.6m。移動(dong)式配(pei)電箱(xiang)、開關箱(xiang)應(ying)裝(zhuang)設在堅固、穩定(ding)的(de)支架(jia)上，其中心點(dian)與地面的(de)垂(chui)直距(ju)離(li)宜為0.8~1.6m。

7、配電箱(xiang)、開(kai)關箱(xiang)應(ying)(ying)有(you)名稱、用途、分路標(biao)記及系統接線(xian)圖。配電箱(xiang)、開(kai)關箱(xiang)應(ying)(ying)裝(zhuang)設在(zai)干燥、通風及常溫場所(suo)；裝(zhuang)設應(ying)(ying)端(duan)正、牢固；周(zhou)圍不得堆放(fang)任何妨礙操作、維修的(de)物品，應(ying)(ying)有(you)足夠2人同(tong)時工(gong)作的(de)空間和通道。

8、對配電(dian)(dian)箱、開(kai)關箱進行定期維(wei)修(xiu)、檢查(cha)時，必須將其前一級相應(ying)的電(dian)(dian)源隔離開(kai)關分閘(zha)斷電(dian)(dian)，并(bing)懸掛“禁止合閘(zha)、有人工作(zuo)”停電(dian)(dian)標志牌(pai)，嚴禁帶電(dian)(dian)作(zuo)業(ye)。

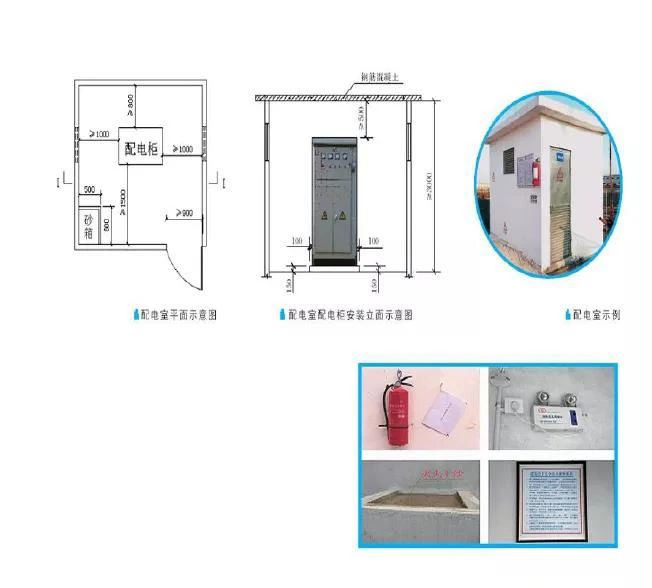

4.3 配電室



說(shuo)明：

1、配電(dian)室(shi)應(ying)靠近電(dian)源，并(bing)應(ying)設在灰(hui)塵少、潮(chao)氣少、振動小、無(wu)腐(fu)蝕(shi)介質，無(wu)易燃易爆物及道路暢通(tong)的地(di)方(fang)。配電(dian)室(shi)應(ying)能自然通(tong)風(feng)，并(bing)采取防止(zhi)雨雪(xue)侵入和動物進入的措施。

2、配(pei)電(dian)(dian)室(shi)的(de)建筑(zhu)物和構筑(zhu)物的(de)耐火等級(ji)不低于(yu)3 級(ji)，室(shi)內(nei)應配(pei)置(zhi)砂箱(xiang)和可用于(yu)撲滅電(dian)(dian)氣火災的(de)滅火器(qi)。

3、配(pei)(pei)電室(shi)門向外開，并配(pei)(pei)鎖(suo)。配(pei)(pei)電室(shi)的照明(ming)(ming)(ming)分(fen)別(bie)設置工作照明(ming)(ming)(ming)和事故照明(ming)(ming)(ming)。

4、配電室(shi)應保(bao)持(chi)整潔，不得堆放任何妨礙操作、維護的(de)雜物。

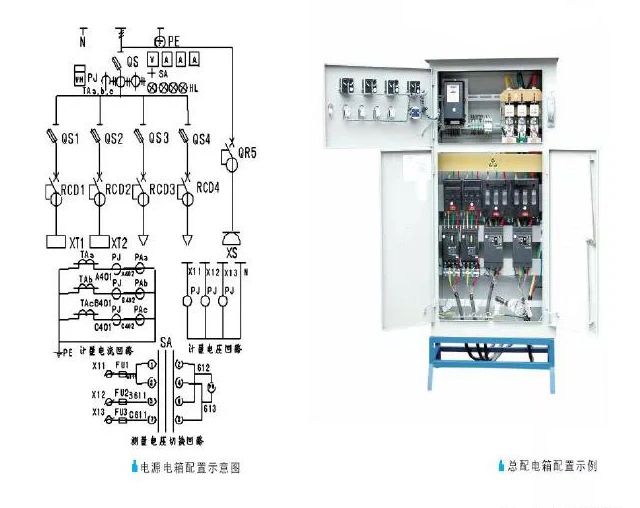

4.4 總配電箱

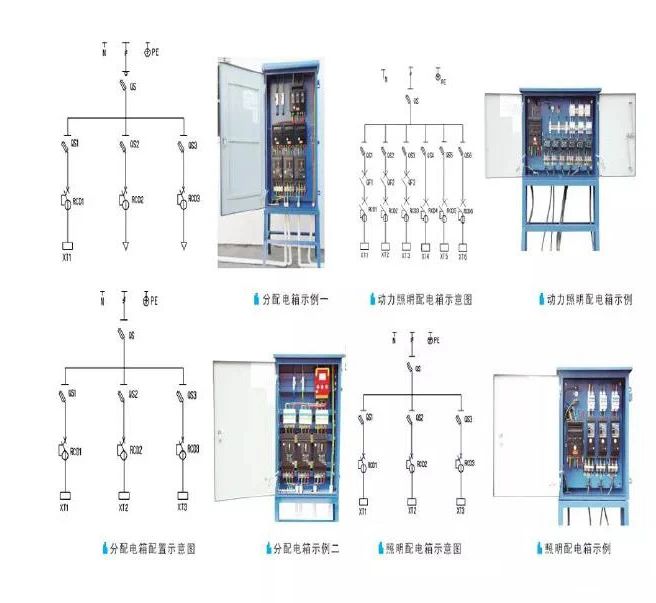

4.5 分配電箱

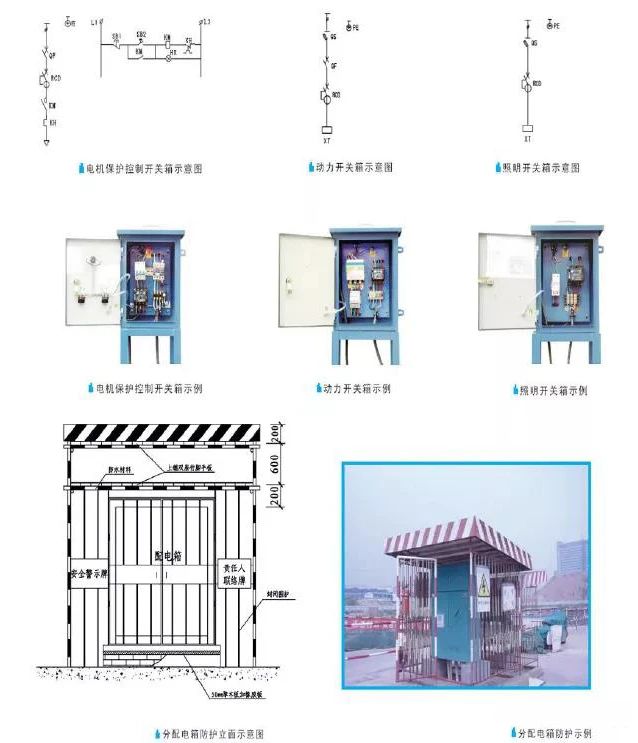

4.6 開關箱

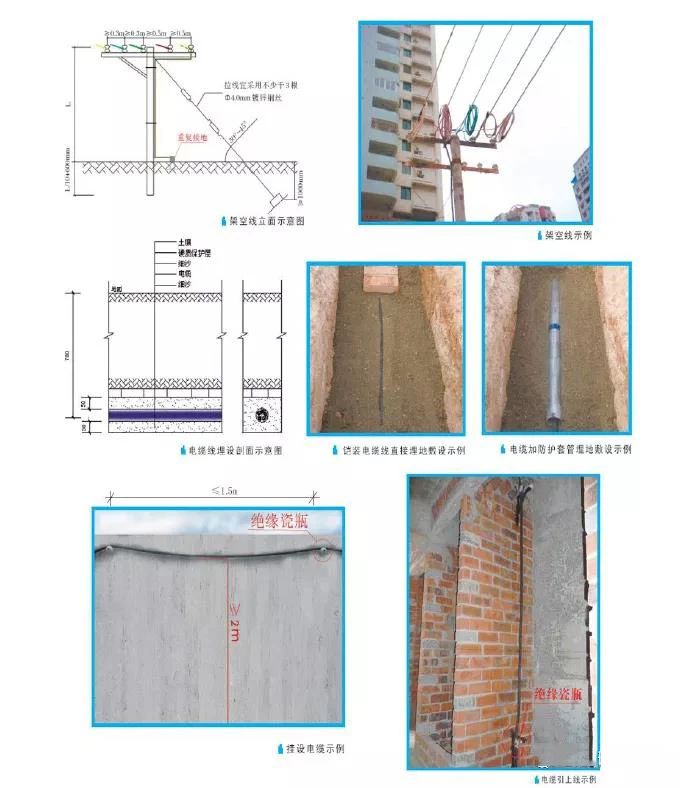

4.7 配電線路

說明：

1、架空線(xian)必(bi)須架設在專(zhuan)用(yong)電桿上，且必(bi)須采用(yong)絕緣導線(xian)。

2、架空線路必須有足夠的機械強度，截面積應符合使用要求，且絕緣銅線截面不小于10mm²， 絕緣鋁線截面不小于16mm²。

3、架空線的(de)檔(dang)距(ju)不得大于35m。

4、電纜線(xian)(xian)路必須(xu)(xu)采用五(wu)芯電纜，五(wu)芯電纜必須(xu)(xu)包含淡(dan)(dan)藍(lan)、綠/黃(huang)(huang)二種顏(yan)色(se)(se)絕(jue)緣芯線(xian)(xian)。淡(dan)(dan)藍(lan)色(se)(se)芯線(xian)(xian)必須(xu)(xu)用作(zuo)N 線(xian)(xian)，綠/黃(huang)(huang)雙色(se)(se)芯線(xian)(xian)必須(xu)(xu)用作(zuo)PE 線(xian)(xian)，嚴禁混用。

5、電纜線路(lu)嚴禁沿(yan)地面(mian)明設。

6、埋地電纜路徑應設方(fang)位(wei)標志。

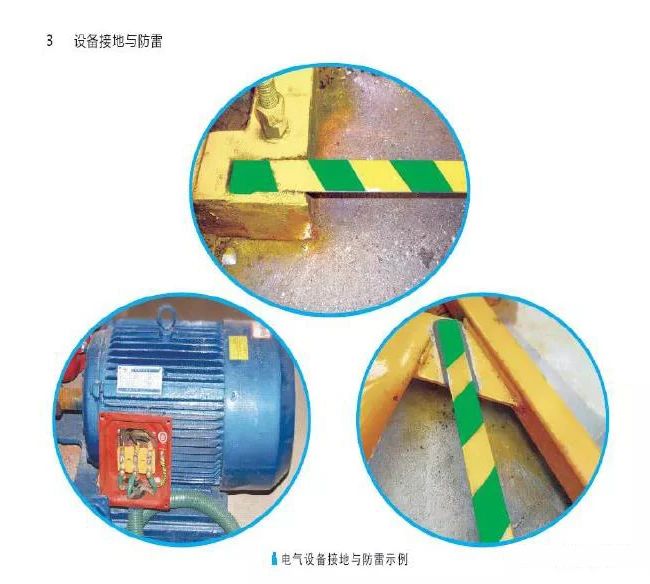

4.8 接地與防雷



說明：

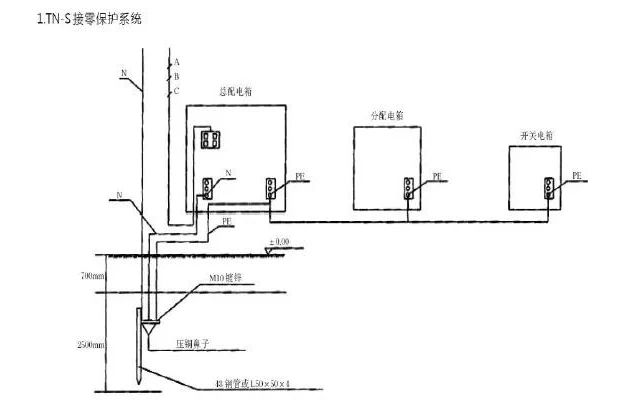

在施(shi)工(gong)現場專用變壓器(qi)的(de)供電(dian)的(de)TN-S接(jie)零(ling)保護(hu)(hu)系統中，電(dian)氣設備(bei)的(de)金屬外殼必須與保護(hu)(hu)零(ling)線(xian)(xian)(xian)連接(jie)。保護(hu)(hu)零(ling)線(xian)(xian)(xian)應由工(gong)作接(jie)地線(xian)(xian)(xian)、配(pei)電(dian)室（總配(pei)電(dian)箱）電(dian)源側(ce)零(ling)線(xian)(xian)(xian)或總漏電(dian)保護(hu)(hu)器(qi)電(dian)源側(ce)零(ling)線(xian)(xian)(xian)處引出(chu)。



說(shuo)明：

1、施工現場(chang)在配(pei)電(dian)室、總配(pei)電(dian)箱必(bi)須做重(zhong)復接地的同時，還必(bi)須在配(pei)電(dian)系統(tong)的中(zhong)間處和末端處做重(zhong)復接地。

2、保護(hu)零線(xian)每一處(chu)重復(fu)接地(di)裝置的接地(di)電阻值不得大于10Ω。

3、每一接(jie)地裝置的接(jie)地線應當采(cai)用2 根及以上導體， 在(zai)不同點與接(jie)地體做電氣(qi)連(lian)接(jie)。

說明：

1、當(dang)施(shi)工現場與外電線(xian)路共用同一供電系統(tong)時， 電氣設(she)備的接(jie)地及(ji)接(jie)零保護應與原系統(tong)保持一致。

2、做防雷(lei)接地(di)機械上的電氣(qi)設備(bei)， 所(suo)連接的PE線必須同時做重(zhong)復接地(di)，接地(di)電阻值應(ying)不大于10Ω。

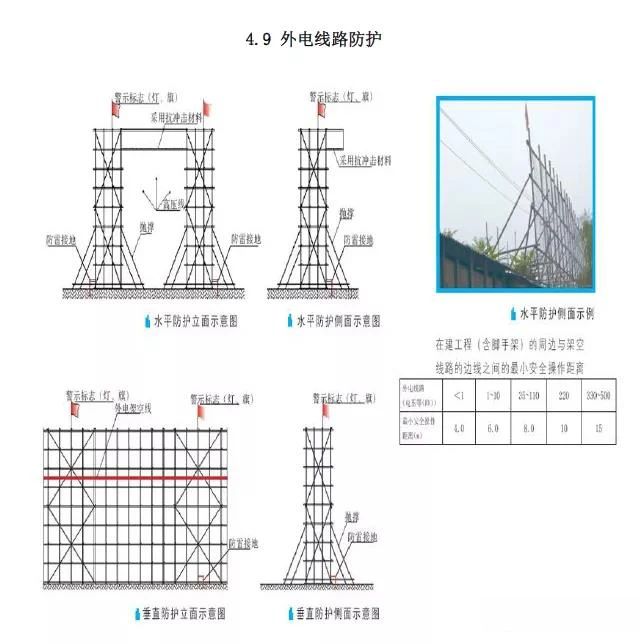

4.9 外電線路防護



說(shuo)明：

1、施工現場搭設作業棚、建造生活設施或堆放(fang)構件、架具，材料等(deng)不得在外(wai)電(dian)架空線路正下方。

2、在(zai)建工程( 含腳手架) 的周(zhou)邊與(yu)外電架空線路的邊線之間(jian)必須保(bao)持安全(quan)操(cao)作距(ju)離；對達不到規(gui)定的最小(xiao)距(ju)離時， 必須采取防(fang)護絕緣(yuan)隔離保(bao)護措施，并(bing)懸掛(gua)醒目的警告標志(zhi)。

3、宜(yi)采用絕緣材料、嚴禁鋼竹(zhu)、鋼木(mu)混用。

4、警(jing)示標志必須晝夜(ye)均(jun)醒目(mu)可見(jian)。

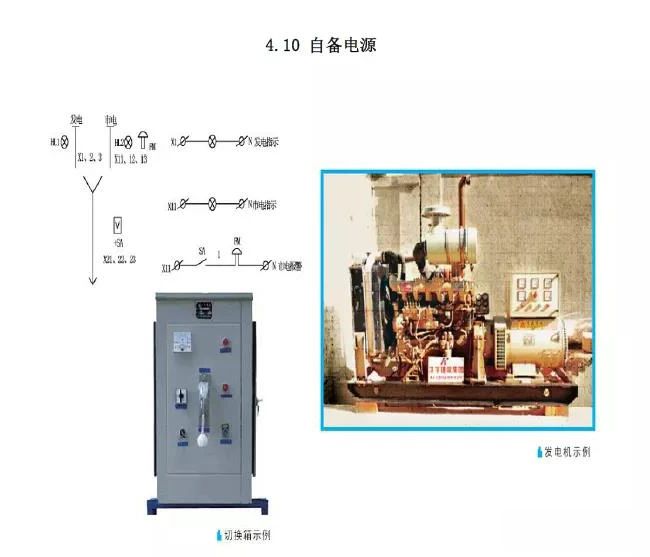

4.10 自備電源



說明：

1、發電機電源必須(xu)與(yu)外電線路電源連鎖，嚴(yan)禁并列運(yun)行。

2、發電(dian)機及其控制、配電(dian)、修理室(shi)等可(ke)分開(kai)設置(zhi)；在保證電(dian)氣安全距(ju)離和滿足防火要求情況下可(ke)合并(bing)設置(zhi)。
